A execução de fundações profundas em áreas urbanas adensadas, galpões já construídos ou terrenos com limitações geométricas impõe um desafio logístico e técnico severo à engenharia. Quando o canteiro de obras não comporta a mobilização de maquinário pesado ou possui limitações de altura, a mini hélice contínua consolida-se como a solução definitiva.
Esta tecnologia preserva a alta produtividade e a segurança estrutural do método convencional, mas em uma escala adaptada para superar barreiras físicas. Optar pelo equipamento correto nestes cenários é o que garante a viabilidade do projeto, mitigando riscos de danos a estruturas vizinhas e evitando o maior custo de uma obra: o retrabalho.
Neste artigo técnico, detalharemos as características, vantagens e critérios de engenharia que envolvem a utilização deste maquinário compacto. A compreensão destas diretrizes permite a construtoras, síndicos e proprietários planejar intervenções complexas com previsibilidade e segurança.
Sumário do Conteúdo
O que é a mini hélice contínua e como o método executivo funciona;
Os cenários em que o espaço físico exige a mobilização de um equipamento compacto;
As principais aplicações da tecnologia em reformas, ampliações industriais e acessos difíceis;
As diferenças técnicas e operacionais em relação à hélice contínua convencional;
Os critérios fundamentais para avaliar a viabilidade de execução no seu terreno.
1. O que é a mini hélice contínua
A mini hélice contínua é um tipo de fundação profunda de concreto moldada in loco, executada por meio de uma perfuratriz compacta equipada com um trado helicoidal.
O princípio de funcionamento é idêntico ao da estaca hélice contínua tradicional:
Perfuração contínua: A perfuração ocorre de forma contínua até a cota de projeto.
Injeção de concreto: Simultaneamente à extração do trado, o concreto é injetado sob pressão pelo núcleo vazado da haste.
Introdução da armadura: Imediatamente após a concretagem, a armadura de aço é introduzida no fuste.

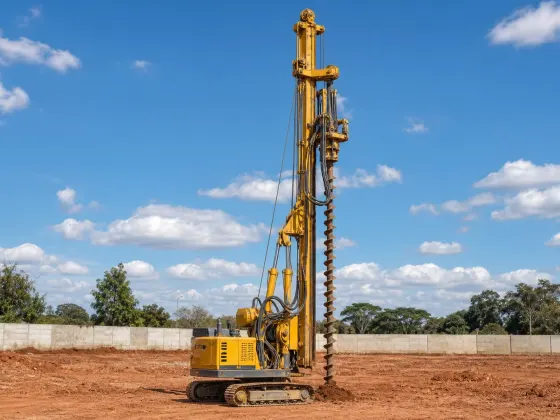

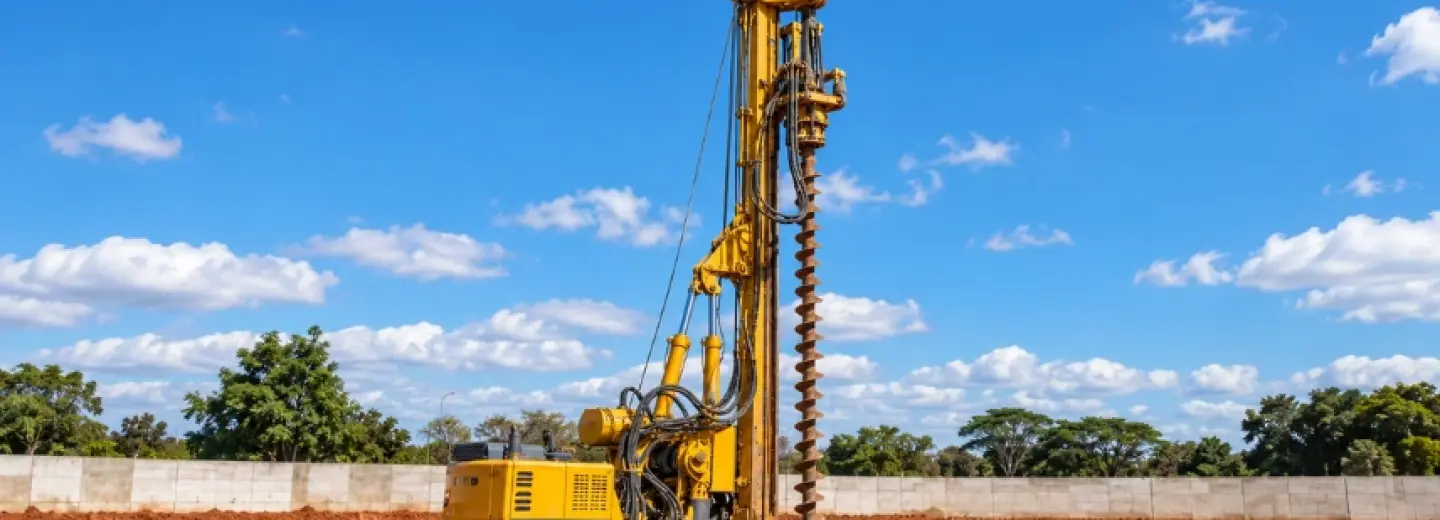

A grande inovação desta tecnologia reside na engenharia do equipamento. As perfuratrizes de mini hélice são montadas sobre esteiras de dimensões reduzidas e possuem torres de perfuração articuladas ou telescópicas, projetadas especificamente para operar em áreas onde máquinas de grande porte não conseguem manobrar.
Nota Geotécnica:
Apesar do tamanho reduzido, o sistema mantém os princípios fundamentais da mecânica dos solos, suportando a estabilidade da escavação por meio do solo contido nas abas do trado, o que permite a execução mesmo na presença de lençol freático, sem a necessidade de encamisamento metálico ou fluidos estabilizantes.
2. Quando o espaço exige um equipamento compacto
O planejamento logístico é tão importante quanto o cálculo estrutural. A definição por uma fundação em espaço restrito ocorre quando o canteiro apresenta barreiras físicas intransponíveis para perfuratrizes convencionais (que chegam a pesar mais de 40 toneladas e possuem torres de 20 a 30 metros de altura).
A mini hélice é requisitada quando a obra apresenta:
Restrições de gabarito vertical: Presença de redes elétricas de alta tensão, telhados, lajes já concretadas ou pé-direito baixo (comum em subsolos).
Largura de acessos limitada: Passagens estreitas, portões residenciais, corredores industriais e vielas que impedem o trânsito de maquinário pesado. As perfuratrizes compactas, com larguras que muitas vezes variam entre 1,5m e 2,5m, conseguem transitar e manobrar nesses gargalos logísticos.
Ao projetar uma fundação em terreno pequeno, o engenheiro também deve considerar o impacto no entorno. A mini hélice contínua opera por escavação rotativa, o que significa que o processo é isento das vibrações e dos choques mecânicos gerados por estacas cravadas (como as pré-moldadas de concreto ou perfis metálicos).
Essa ausência de vibração é um fator normativo de segurança para não comprometer a integridade das fundações das construções vizinhas, frequentemente muito próximas ou coladas na divisa do lote.
3. Aplicações (reformas, ampliações e acesso difícil)
A versatilidade do equipamento compacto permite que a engenharia de fundações resolva problemas de transferência de carga em cenários onde a intervenção parecia inviável. As principais aplicações da mini hélice contínua incluem:
🔹 Estaca para reforma e reforço estrutural
Quando uma edificação existente precisa receber novos pavimentos, as fundações originais frequentemente não suportam o acréscimo de carga. A mini hélice permite executar novas estacas ao lado dos pilares antigos (reforço de fundação), operando dentro da própria edificação ou em garagens com pé-direito restrito, transferindo as novas tensões para camadas mais profundas do solo.
🔹 Ampliações de plantas industriais
Em fábricas e galpões logísticos, parar a linha de produção para executar uma obra de expansão representa um custo altíssimo. O equipamento compacto consegue operar em corredores internos, instalando as bases para novas pontes rolantes, mezaninos ou maquinários pesados com baixo nível de ruído e sem emissão excessiva de gases (em modelos elétricos ou com filtros rigorosos), minimizando a interferência na rotina industrial.
🔹 Terrenos em aclive ou declive acentuado
Lotes com topografia acidentada exigem platôs de trabalho menores. A esteira da mini perfuratriz confere estabilidade e agilidade de locomoção, permitindo a execução de estacas de contenção ou fundação em encostas onde o nivelamento total do terreno para a entrada de uma máquina grande seria inviável técnica ou financeiramente.
4. O que muda em relação à hélice convencional
Embora a mecânica de escavação e concretagem simultânea seja a mesma, existem diferenças operacionais e limites de projeto que diferenciam a mini hélice da sua versão de grande porte. O projetista de fundações deve estar atento a três variáveis principais:
Capacidade de Torque: Por ter um motor menor, a mini hélice possui um torque reduzido. Isso significa que sua capacidade de perfurar camadas de solo muito resistentes ou com altos índices de N-SPT (sondagem) é inferior à de uma máquina convencional.
Diâmetros e Profundidades: O maquinário compacto geralmente executa estacas com diâmetros menores (tipicamente entre 25 cm e 40 cm) e atinge profundidades limitadas pelo tamanho da sua torre e haste (geralmente até 12 a 15 metros, dependendo do modelo).
Controle de Qualidade: Apesar das limitações geométricas, o rigor normativo é o mesmo. Assim como no equipamento maior, a estaca mini hélice contínua também pode (e deve, em obras de responsabilidade) ser equipada com sensores e computador de bordo para monitorar a profundidade, a pressão de injeção e o volume de concreto, garantindo a integridade do fuste.
5. Como avaliar a viabilidade
A decisão de adotar a mini hélice contínua não pode ser baseada apenas na constatação visual de que o terreno é apertado. A viabilidade técnica exige o cruzamento de três conjuntos de dados analisados pela engenharia de fundações:
A investigação geotécnica (sondagem SPT): É o primeiro passo para confirmar se as camadas superficiais e intermediárias do solo — até o limite de profundidade que o equipamento compacto alcança — oferecem a resistência de ponta e atrito lateral necessários para suportar as cargas do projeto.
O projeto estrutural: Necessário para confirmar se a limitação de diâmetro (e, consequentemente, de carga por estaca) pode ser compensada pelo aumento da quantidade de estacas agrupadas em blocos.
Levantamento topográfico e logístico do acesso: Análise precisa que mede interferências aéreas, subterrâneas e a capacidade do piso de suportar o peso da perfuratriz durante as manobras.
Conclusão e Próximos Passos
Se a sua obra apresenta limitações de espaço, gabarito ou risco a construções vizinhas, não improvise. Consulte a viabilidade da mini hélice contínua com a engenharia da HR Fundações e garanta uma base segura para o seu empreendimento, sem paralisar suas operações ou gerar retrabalhos estruturais.
